Um cilindro que perde curso aos poucos. Uma válvula direcional que trava no fim de semana e volta a funcionar normalmente na segunda-feira, depois de horas paradas. Selos trocados a cada três meses, sempre no mesmo atuador, sem motivo aparente na inspeção visual.
Quem cuida de manutenção pneumática já viu essa cena se repetir. E na maioria das vezes, a investigação para no componente errado: troca-se o cilindro, troca-se a válvula, e o problema volta semanas depois, em outro ponto do sistema.
O que raramente entra na lista de suspeitos é o próprio ar que alimenta a instalação. Água condensada, óleo residual do compressor, partículas de ferrugem soltas da tubulação, tudo isso circula pelos componentes antes de qualquer filtro conseguir interceptar.
A qualidade do ar comprimido não é um detalhe secundário de projeto. Ela é a variável que decide se um cilindro dura dois anos ou seis meses, e se uma válvula opera dez milhões de ciclos ou trava na primeira parada de linha mais longa.
O que realmente circula dentro da tubulação de ar
O ar comprimido puro não existe na prática industrial. O ar atmosférico já entra no compressor carregado de vapor d’água, partículas em suspensão e, dependendo do ambiente, resíduos de processo, poeira de embalagem, farinha, fibra, óleo de corte. Some a isso o próprio óleo lubrificante do compressor, que em unidades não isentas de óleo passa para a rede em forma de aerossol.
Depois da compressão, o vapor d’água se condensa parcialmente com a queda de temperatura ao longo da tubulação, formando água líquida que se acumula em pontos baixos e reservatórios. Em sistemas mal dimensionados, essa água chega ao cilindro, à válvula, ao atuador rotativo, junto com o óleo e as partículas que ela carrega em suspensão.
Como a contaminação destrói componentes por dentro
O efeito da água no sistema é conhecido, mas normalmente subestimado. Ela corrói superfícies internas de válvulas e cilindros, especialmente hastes e camisas sem tratamento adequado. A corrosão gera partículas sólidas, que por sua vez riscam vedações e guias, criando um ciclo que se retroalimenta: mais desgaste gera mais partícula, mais partícula gera mais desgaste.
O óleo residual do compressor, quando incompatível com os elastômeros usados nas vedações, resseca ou incha os selos ao longo do tempo. É um processo lento, que não aparece em uma inspeção rápida, mas que explica muitos casos de vazamento interno em cilindros que “do nada” perderam força.
Partículas sólidas, por menores que sejam, são especialmente agressivas em válvulas direcionais de carretel. Elas se alojam nas folgas de deslizamento e travam o componente justamente nos momentos em que ele fica parado por mais tempo, depois de um fim de semana, por exemplo, quando a umidade também teve tempo de agir.
ISO 8573-1: como interpretar as classes de pureza na prática
A norma ISO 8573-1 é a referência técnica para especificar qualidade do ar comprimido, e vale entender sua lógica além do número isolado. Ela classifica o ar em três frentes , partículas sólidas, água e óleo, atribuindo uma classe de 0 a 9 para cada uma, sendo 0 o padrão mais rigoroso.
Uma especificação típica aparece como três números em sequência, por exemplo classe 1-4-1, indicando o nível de filtragem de partículas, o ponto de orvalho sob pressão e o teor residual de óleo. Aplicações com contato indireto com produto, como embalagem de alimentos, normalmente exigem classes mais rígidas para óleo. Já ambientes com variação térmica acentuada pedem atenção redobrada ao ponto de orvalho, para evitar condensação dentro da própria tubulação.
Na prática de especificação, o erro mais comum é definir a qualidade do ar pensando apenas no equipamento mais sensível da linha e ignorar o restante do sistema, que segue recebendo ar fora do padrão necessário.

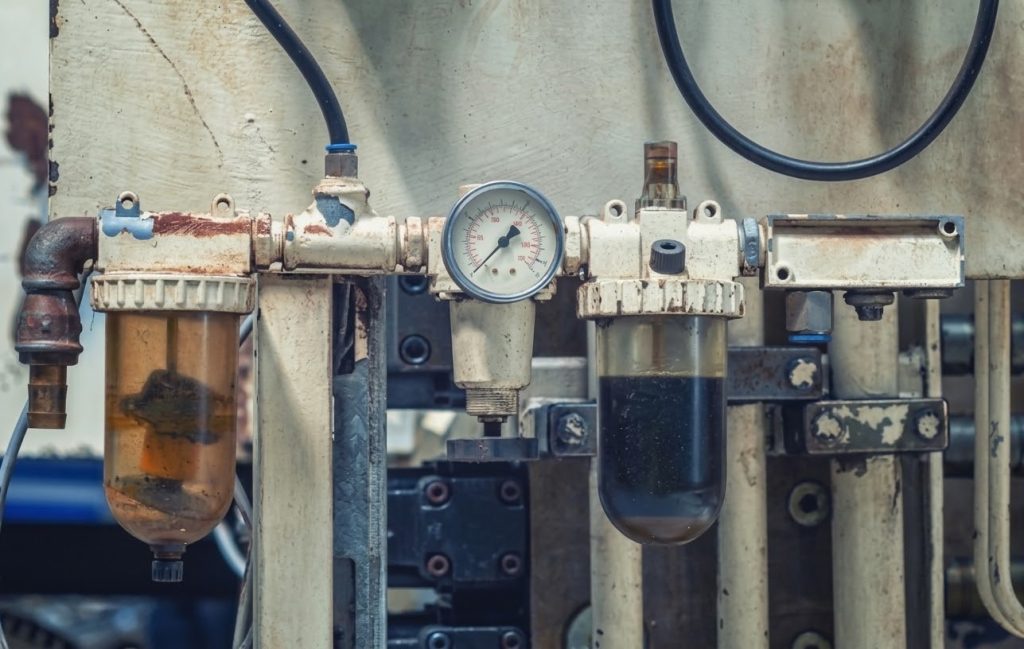

Preparação de ar (FRL): a primeira linha de defesa
A unidade de preparação de ar, filtro, regulador e, quando aplicável, lubrificador, é o ponto onde a teoria da norma vira proteção real para o sistema. Um filtro subdimensionado para a vazão da linha perde eficiência de retenção justamente nos picos de consumo, quando o sistema mais precisa dele.
Reguladores mal ajustados também contribuem para o desgaste, mesmo com ar limpo: pressão além do necessário acelera a fadiga de vedações e reduz a vida útil de atuadores. O ajuste correto de pressão, alinhado à real necessidade da aplicação, é tão importante quanto a filtragem em si.
Vale lembrar que a unidade FRL não substitui um bom projeto de rede. Drenagem automática em pontos baixos, dimensionamento adequado de tubulação e secagem do ar na saída do compressor trabalham em conjunto com a preparação local, cada elo protege o seguinte.
Sistemas que tratam o ar de forma consistente, do compressor até o ponto de uso, apresentam menos paradas não programadas e um custo de manutenção sensivelmente menor ao longo dos anos.
O impacto de uma decisão que parece pequena
Especificar corretamente a qualidade do ar comprimido não aparece na planilha de custo inicial de um projeto, mas aparece, e com peso, no custo total ao longo da vida útil da instalação. Trocar selos, reparar válvulas e substituir cilindros antes do previsto tem impacto direto em produtividade, além do custo de peça e mão de obra.
Entender o ar como parte ativa do sistema, e não como um insumo neutro, muda a forma como manutenção e engenharia avaliam falhas recorrentes. Muitas vezes, o problema não está no componente que falhou pela terceira vez, está no que ele respira todos os dias.
