Em sistemas de automação pneumática, aumentar a pressão é relativamente simples. O desafio técnico está em manter estabilidade, vazão adequada e segurança operacional após o reforço de pressão.
O Multiplicador de Ar Pneumático Série VBA da AR Fusion Brasil foi desenvolvido para elevar a pressão em pontos específicos da rede de ar comprimido. Porém, seu desempenho máximo depende diretamente do dimensionamento correto da aplicação.
Neste artigo, você entenderá como selecionar e aplicar corretamente um multiplicador pneumático, evitando pulsação, perda de desempenho e sobrecarga da linha.
Por que o Dimensionamento é Fundamental?
Muitos projetos falham porque o multiplicador é escolhido apenas pela pressão desejada.
Mas pressão não é o único fator.
É necessário avaliar:
- Pressão disponível na entrada (P1)
- Pressão desejada na saída (P2)
- Vazão média do sistema (Qm)
- Pico de consumo instantâneo (Qmax)
- Frequência de ciclo
- Volume do atuador
Ignorar esses fatores pode gerar:
- Oscilação de pressão
- Ruído excessivo
- Queda de desempenho
- Desgaste prematuro
Relação de Aumento de Pressão: 2x ou 4x?
A Série VBA oferece modelos com:
- Relação 1:2
- Relação ajustável de 2 a 4 vezes
Exemplo prático:
Entrada: 0,5 MPa
Relação 2x
Saída: 1,0 MPa
Mas atenção: quanto maior a relação de aumento, maior será o consumo de ar no lado de entrada.
O multiplicador é um equipamento pneumático alimentado por ar comprimido; ele consome ar para gerar pressão.
Isso significa que a capacidade da linha deve suportar essa demanda adicional.
Vazão: O Fator Mais Ignorado
O Multiplicador Série VBA pode atingir vazões de até 1900 L/min, dependendo do modelo.
Entretanto, se o consumo instantâneo do atuador for superior à capacidade do booster, ocorrerá:
- Instabilidade
- Pulsação
- Variação no esforço do cilindro
Em aplicações intermitentes, a solução técnica recomendada é o uso de reservatório auxiliar para estabilização.

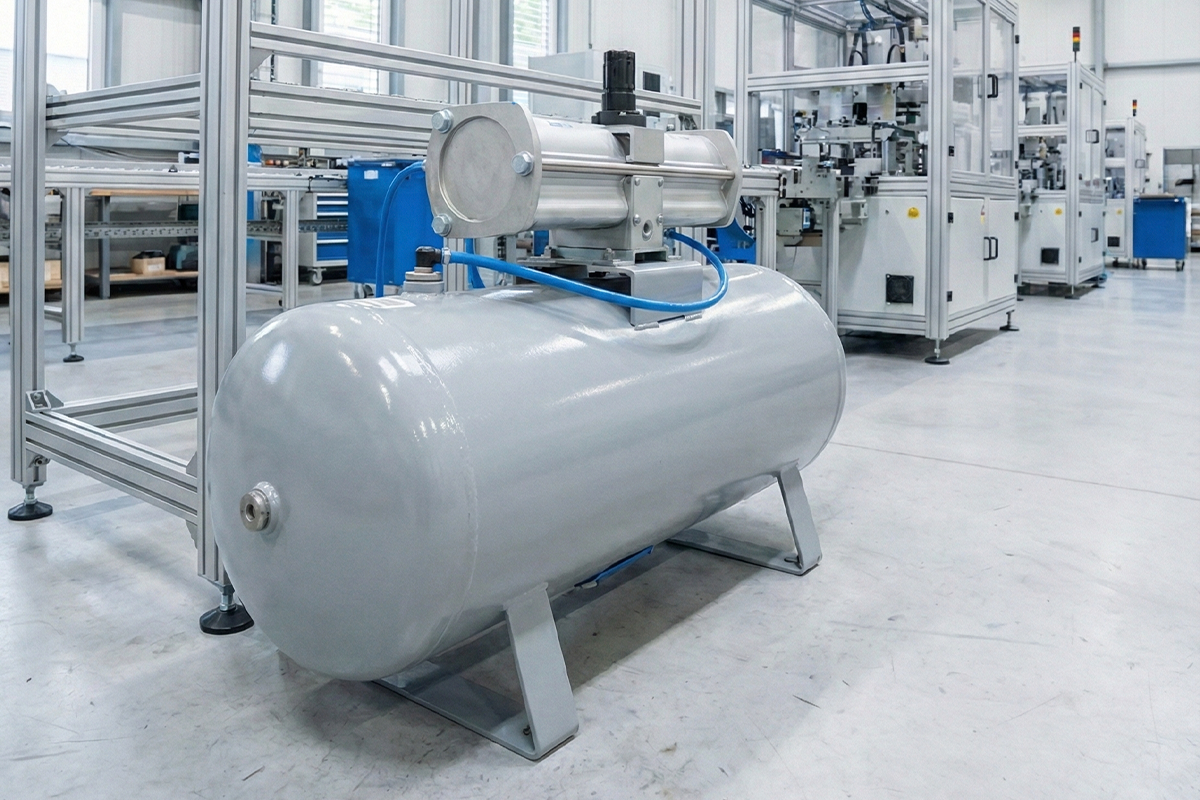

Quando Utilizar Tanque Auxiliar?
O tanque é recomendado quando:
Qmax > Vazão do multiplicador
O reservatório atua como amortecedor, armazenando ar comprimido reforçado e reduzindo oscilações durante picos de consumo.
Isso é especialmente importante em:
- Prensas pneumáticas
- Sistemas de fixação rápida
- Testes de vedação
- Equipamentos com ciclos curtos
Instalação Correta do Multiplicador Pneumático
Para garantir desempenho ideal:
✔ Instalar na posição horizontal
✔ Garantir filtragem adequada na entrada
✔ Evitar contrapressão na exaustão
✔ Verificar capacidade real da rede
✔ Utilizar manômetro para monitoramento
A Série VBA é compatível com conexões 1/4″, 3/8″ e 1/2″, com roscas Rc, G e NPT, permitindo integração em diferentes layouts industriais.
Benefícios Técnicos do Multiplicador Série VBA
- Aumento de pressão até 4 vezes
- Vazão elevada (até 1900 L/min)
- Operação exclusivamente pneumática
- Pressão máxima de 10 bar
- Temperatura de operação de 5 °C a 60 °C
- Construção robusta
- Opção de controle manual ou pneumático
- Redução de ruído com silenciador opcional
Multiplicador Pneumático não é solução genérica
Ele é solução de engenharia.
Quando corretamente dimensionado, ele:
- Aumenta força sem alterar cilindro
- Evita sobrepressurização da planta
- Melhora eficiência energética
- Preserva infraestrutura
- Garante estabilidade operacional
O Multiplicador de Ar Pneumático Série VBA não deve ser tratado como simples amplificador de pressão. Seu desempenho depende de análise técnica de vazão, ciclo de trabalho e estabilidade do sistema.
Conte com o time especialista da Ar Fusion se sua aplicação exige alta pressão localizada com controle e segurança.
