Uma equipe de engenharia precisa automatizar a ejeção de pequenas peças em uma célula de montagem eletrônica. O espaço disponível é reduzido, o ciclo precisa ser rápido e o atuador terá apenas 10 mm de curso. A primeira escolha é um cilindro compacto já utilizado em outros pontos da linha. Logo surgem os problemas: suportes improvisados, espaço ocupado além do necessário e um tempo de resposta que interfere no takt time da célula.
O cenário mostra uma situação comum em projetos de automação: nem sempre o menor cilindro convencional é a melhor escolha quando o mecanismo exige dimensões realmente reduzidas. Em operações de montagem, separação, posicionamento e ejeção de componentes pequenos, os micro cilindros pneumáticos foram desenvolvidos justamente para atender esse tipo de necessidade.
Entre as opções disponíveis no catálogo da AR Fusion está o Micro Cilindro Expulsor Série AJP, desenvolvido para operações que exigem pouco espaço e movimentos curtos. Seu formato compacto permite integrar o atuador a mecanismos menores, evitando adaptações que poderiam ocupar espaço adicional no equipamento.
Mas antes de escolher um micro cilindro apenas pelo tamanho, é importante entender suas características, limitações e os critérios que devem orientar a especificação. É isso que vamos analisar ao longo deste artigo.
O que caracteriza um micro cilindro pneumático

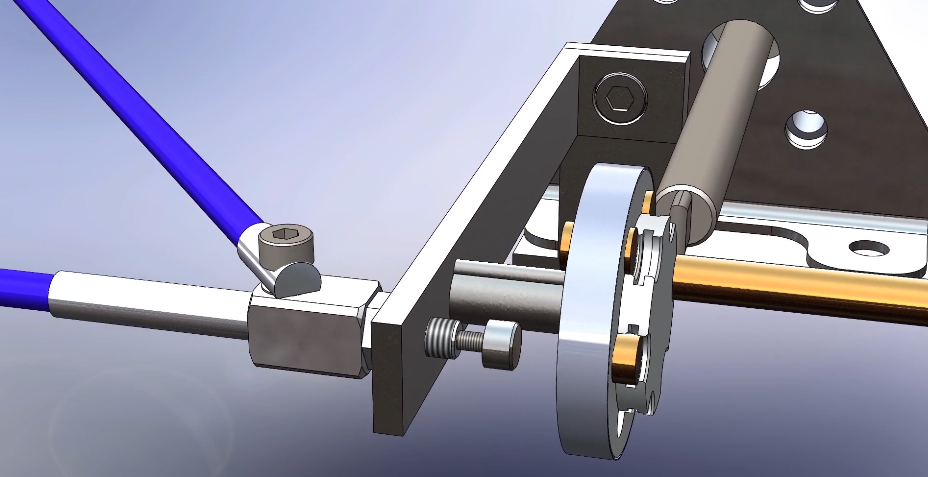

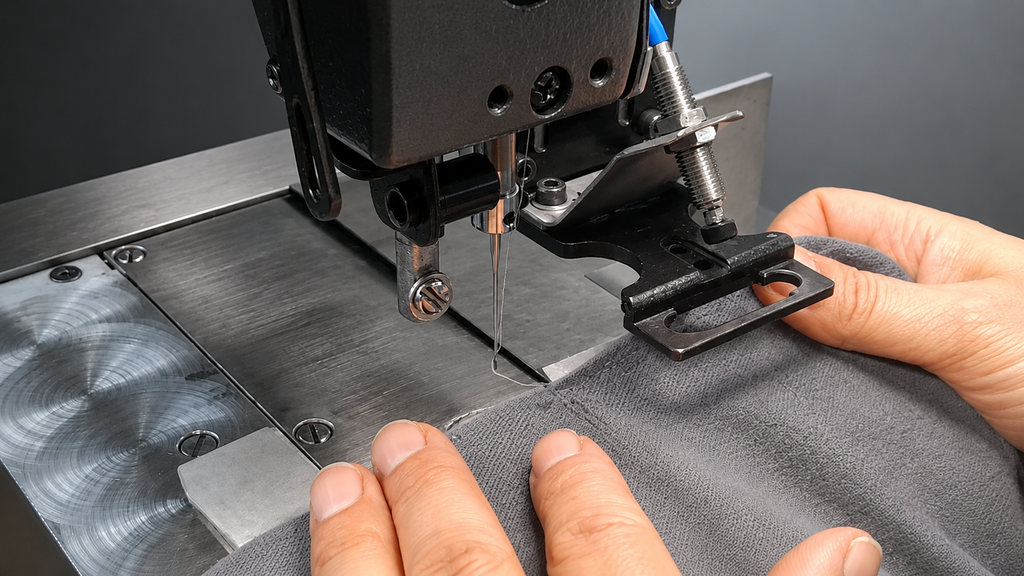

Um micro cilindro pneumático é desenvolvido para situações em que espaço, curso e velocidade de acionamento precisam ser considerados em conjunto. Em comparação com cilindros convencionais, trabalha com diâmetros menores e cursos reduzidos, além de contar com uma construção compacta que facilita a instalação em gabaritos, alimentadores vibratórios e mecanismos de pequeno porte.
A construção prioriza baixo atrito interno e resposta rápida, características importantes para operações com ciclos frequentes e movimentos repetitivos. Alguns modelos também permitem o uso de sensores magnéticos para acompanhar a posição do êmbolo sem aumentar significativamente o espaço ocupado pelo conjunto.
No caso do Micro Cilindro Expulsor Série AJP, o retorno por mola e a fixação roscada permitem uma montagem direta em painéis, placas ou suportes metálicos. O modelo está disponível nos diâmetros de 6, 10 e 15 mm, com cursos de 5, 10 e 15 mm, oferecendo diferentes combinações para adequar o atuador às dimensões do mecanismo.
Essa característica diferencia o micro cilindro de um modelo convencional adaptado: em vez de reduzir um conjunto maior por meio de improvisos mecânicos, o projeto já considera desde o início as restrições de espaço e deslocamento.
Onde a miniaturização faz diferença na prática
Na montagem de componentes eletrônicos, micro cilindros são usados para ejetar, posicionar ou prensar peças em espaços que não comportam atuadores convencionais, muitas vezes trabalhando lado a lado com sistemas de visão que exigem posicionamento repetível na casa do décimo de milímetro. Em linhas de dispositivos médicos, a mesma lógica se aplica a operações de dosagem, fechamento de pequenos componentes plásticos e movimentação de peças delicadas, onde o curso reduzido evita choques que poderiam danificar o produto.
Alimentadores vibratórios e sistemas de separação de pequenas peças também dependem de micro atuadores para empurrar, desviar ou liberar componentes em alta frequência de ciclo. Em bancadas de teste funcional, eles entram como atuadores de contato, pressionando conectores ou botões em sequências automatizadas de inspeção. O ponto em comum entre esses cenários é a combinação de espaço reduzido, ciclos rápidos e necessidade de movimentos repetitivos, condições em que um cilindro padrão, mesmo o menor da linha ISO, pode acabar sendo maior do que o necessário.
Vantagens técnicas e também os limites do componente
| Vantagens da miniaturização | Limites e cuidados |
| Otimização de espaço: ocupa menos área no equipamento, liberando espaço para sensores, cabeamento e outros componentes. | Menor força útil: diâmetros menores naturalmente entregam menos força, mesmo com pressões elevadas. |
| Velocidade de resposta: permite ciclos curtos e movimentos rápidos em operações de pequeno porte. | Limitação de carga: não são indicados para prensagem com cargas significativas ou movimentação de peças pesadas. |
| Redução da massa em movimento: contribui para movimentos mais ágeis e repetíveis. | Maior sensibilidade ao ar comprimido: partículas e umidade podem afetar o funcionamento de componentes miniaturizados. |
| Ganho de produtividade: especialmente em células que executam vários movimentos pequenos em sequência. | Desgaste antecipado: O ar contaminado pode acelerar o desgaste das vedações e provocar falhas prematuras. |
Critérios técnicos para especificar corretamente
Definir corretamente um micro cilindro começa pelo curso real necessário na aplicação, evitando a prática comum de escolher um curso maior “para garantir folga”, o que aumenta o tempo de ciclo sem necessidade. Em seguida, é preciso calcular a força mínima exigida na operação, considerando atrito, peso da peça manipulada e eventuais resistências do processo, e só então selecionar o diâmetro do êmbolo compatível com essa força na pressão de trabalho disponível.
A escolha do tipo de fixação também merece atenção, já que muitos projetos de célula de montagem já têm o gabarito desenhado antes da seleção do atuador, e um cilindro com fixação inadequada obriga a improvisos mecânicos que comprometem a rigidez do conjunto. Outro ponto frequentemente esquecido é o sensor de posição: se o processo depende de confirmação de ciclo completo, vale especificar desde o início um modelo com sensor magnético embutido, em vez de tentar adaptar um sensor externo depois que o layout já está definido. Por fim, a frequência de ciclo prevista deve ser confrontada com os dados do fabricante, porque componentes miniaturizados operando continuamente em alta frequência têm curva de desgaste diferente da de um cilindro convencional em ciclo intermitente.
Erros comuns que comprometem o resultado
O erro mais frequente é tratar o micro cilindro como uma simples versão pequena do cilindro padrão, aplicando os mesmos critérios de dimensionamento usados em componentes maiores. Outro problema recorrente é ignorar a preparação do ar comprimido, assumindo que o filtro geral da fábrica é suficiente, quando aplicações de precisão costumam exigir uma unidade de tratamento dedicada, com filtragem mais fina, próxima ao ponto de uso. Também é comum subestimar o efeito do peso e do comprimento de mangueiras e conexões no tempo de resposta, um detalhe que em cilindros grandes é irrelevante, mas que em ciclos de frações de segundo pode ser a diferença entre atingir ou não o tempo de ciclo especificado no projeto.
Entender essas particularidades evita retrabalho de engenharia, reduz paradas não planejadas e garante que o investimento em automação de precisão realmente entregue o ganho de produtividade esperado. Quando a aplicação exige movimentos pequenos, rápidos e repetíveis, especificar o componente certo, na escala certa, deixa de ser um detalhe técnico e passa a ser uma decisão estratégica para o desempenho da linha.
