Quando falamos em automação industrial, é comum que a atenção esteja voltada para motores, cilindros pneumáticos, servomotores e sistemas de controle. No entanto, existe um conjunto de componentes que influencia diretamente a precisão, a estabilidade e a vida útil dos equipamentos, mas muitas vezes passa despercebido durante o projeto: as guias lineares e seus patins.
Esses componentes são responsáveis por garantir que o movimento ocorra exatamente no trajeto planejado, suportando cargas elevadas com baixo atrito e alta repetibilidade. Sem um sistema de movimentação linear adequado, máquinas podem apresentar vibrações, desalinhamentos, perda de precisão e desgaste prematuro, comprometendo tanto a produtividade quanto a qualidade do produto final.
Por isso, guias lineares e patins estão presentes em centros de usinagem, máquinas CNC, equipamentos de corte, robôs industriais, linhas de montagem automatizadas, máquinas de embalagem e diversos outros sistemas que exigem deslocamentos lineares precisos.
Neste artigo, você entenderá como funciona um sistema de guia linear, quais são seus principais benefícios e o que deve ser considerado na hora da especificação.
O que é uma guia linear?

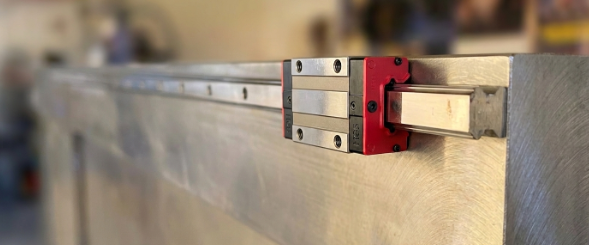

A guia linear é um sistema composto por um trilho metálico retificado e um ou mais patins que se deslocam sobre esse trilho por meio de esferas recirculantes. Seu objetivo é proporcionar um movimento linear preciso, suave e com alta capacidade de carga, mantendo o alinhamento durante todo o percurso.
Ao contrário de sistemas deslizantes convencionais, que geram maior atrito entre as superfícies, as guias lineares utilizam elementos rolantes que reduzem significativamente a resistência ao movimento. Isso resulta em deslocamentos mais suaves, menor desgaste dos componentes e maior eficiência do conjunto.
Essa tecnologia tornou-se padrão em equipamentos que exigem elevada repetibilidade e precisão de posicionamento, características indispensáveis para a automação industrial moderna.
Qual é a função do patim?
O patim é o componente responsável por realizar o deslocamento sobre a guia linear.
Internamente, ele possui um circuito de esferas que permite movimentação com baixo atrito, distribuindo as cargas de forma uniforme ao longo do trilho. Essa construção garante estabilidade mesmo quando o equipamento trabalha sob esforços elevados ou movimentos contínuos.
Além do movimento suave, o patim também contribui para absorver pequenas variações de alinhamento e manter a precisão do sistema durante toda a operação.
Dependendo da aplicação, é possível utilizar diferentes modelos de patins.
Os modelos PA, com abas laterais, oferecem maior área de fixação e elevada estabilidade estrutural, sendo indicados para aplicações com cargas mais elevadas. Já os modelos PSA, sem abas, possuem dimensões mais compactas e são ideais para projetos onde o espaço disponível é reduzido.
Quais são as vantagens das guias lineares?
A utilização de guias lineares proporciona diversos benefícios para fabricantes de máquinas e usuários finais.
Entre os principais estão:
- alta precisão no posicionamento;
- baixo atrito durante o deslocamento;
- elevada capacidade de carga;
- excelente rigidez em todas as direções;
- funcionamento silencioso;
- alta durabilidade;
- repetibilidade dos movimentos;
- possibilidade de intercambialidade entre componentes compatíveis.
Essas características permitem desenvolver equipamentos mais confiáveis, reduzir vibrações e melhorar a qualidade dos processos produtivos.
Onde as guias lineares são utilizadas?
A versatilidade desse sistema faz com que ele esteja presente em praticamente todos os segmentos da automação industrial.
Entre as aplicações mais comuns estão:
- centros de usinagem;
- máquinas CNC;
- robôs industriais;
- linhas de montagem automatizadas;
- equipamentos de embalagem;
- máquinas de corte e gravação;
- sistemas de movimentação;
- equipamentos de inspeção;
- máquinas para a indústria eletrônica;
- equipamentos médicos e laboratoriais.
Em todas essas aplicações, manter um deslocamento preciso e estável é essencial para garantir produtividade e qualidade.
Como escolher a guia linear ideal?
Escolher uma guia linear apenas pelas dimensões do trilho ou do patim pode comprometer o desempenho de toda a máquina. Para garantir precisão, durabilidade e segurança, é importante avaliar as condições reais de operação antes da especificação.
O primeiro fator é a carga que será movimentada. Além do peso, é necessário considerar como essa carga será distribuída ao longo do sistema e quais esforços atuarão sobre a guia durante o funcionamento. Cargas mal distribuídas podem gerar desgaste prematuro e reduzir a vida útil dos componentes.
Outro ponto importante é o curso de deslocamento. Aplicações com movimentos longos ou ciclos contínuos exigem componentes dimensionados para suportar altas frequências de operação sem perder precisão.
Também devem ser analisados fatores como velocidade de deslocamento, aceleração, repetibilidade exigida, espaço disponível para instalação e as condições do ambiente industrial. Ambientes com poeira, umidade, partículas abrasivas ou produtos químicos podem exigir soluções específicas para aumentar a durabilidade do sistema.
Quando todos esses critérios são considerados ainda na fase de projeto, o resultado é uma máquina mais confiável, com menor necessidade de manutenção e maior desempenho ao longo de sua vida útil.
A qualidade dos componentes faz toda a diferença
Embora diferentes modelos de guias lineares tenham o mesmo princípio de funcionamento, a qualidade de fabricação influencia diretamente a precisão, a capacidade de carga e a durabilidade do conjunto.
Trilhos usinados com alta precisão, materiais de elevada resistência mecânica e patins com excelente acabamento garantem um movimento mais suave, menor atrito e maior estabilidade durante toda a operação.
Outro aspecto importante é a intercambialidade e a disponibilidade de componentes para manutenção e futuras ampliações do equipamento. Trabalhar com produtos de qualidade facilita a reposição e ajuda a manter o desempenho original da máquina por muito mais tempo.
Manutenção preventiva aumenta a vida útil do sistema
Mesmo sendo componentes projetados para suportar aplicações industriais exigentes, guias lineares e patins precisam de inspeções periódicas para manter seu desempenho.
A lubrificação adequada reduz o atrito entre os elementos rolantes, protege as pistas de contato e contribui para um funcionamento mais suave. Além disso, manter o sistema limpo e verificar regularmente possíveis folgas, desalinhamentos ou sinais de desgaste evita falhas inesperadas e aumenta significativamente a vida útil dos componentes.
Pequenos cuidados durante a operação fazem diferença na confiabilidade do equipamento e ajudam a reduzir custos com manutenção corretiva.
Precisão começa na escolha dos componentes
Guias lineares e patins são componentes indispensáveis para equipamentos que exigem movimentos precisos, suaves e repetitivos. Quando corretamente especificados, proporcionam maior estabilidade, reduzem o desgaste mecânico e aumentam a eficiência dos processos industriais.
Na AR Fusion, você encontra uma linha completa de Guias Lineares Metálicas e Patins para Guias Lineares, desenvolvidos para atender diferentes aplicações da automação industrial. Nossa equipe técnica está preparada para auxiliar na especificação da solução mais adequada para cada projeto, garantindo desempenho, confiabilidade e longa vida útil para seus equipamentos.
