Válvula Solenoide, o que é e como utilizar

Válvula Solenoide, o que é e como utilizar

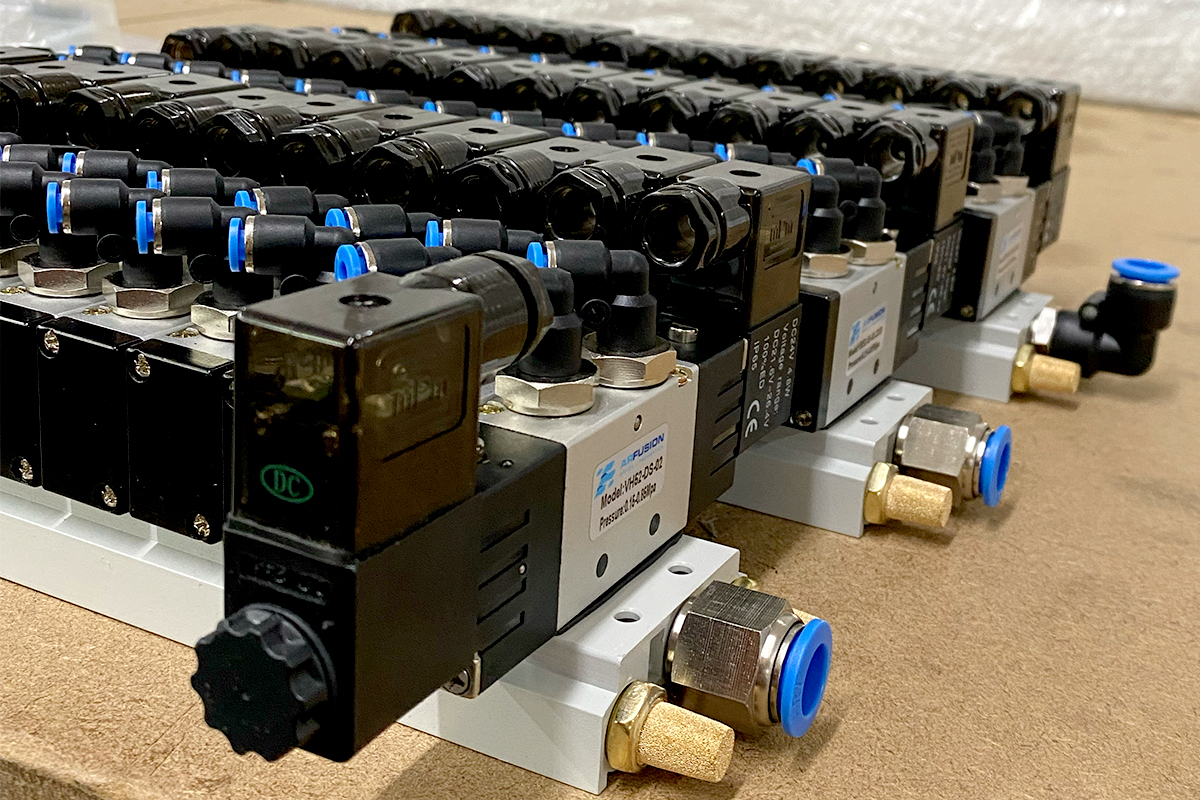

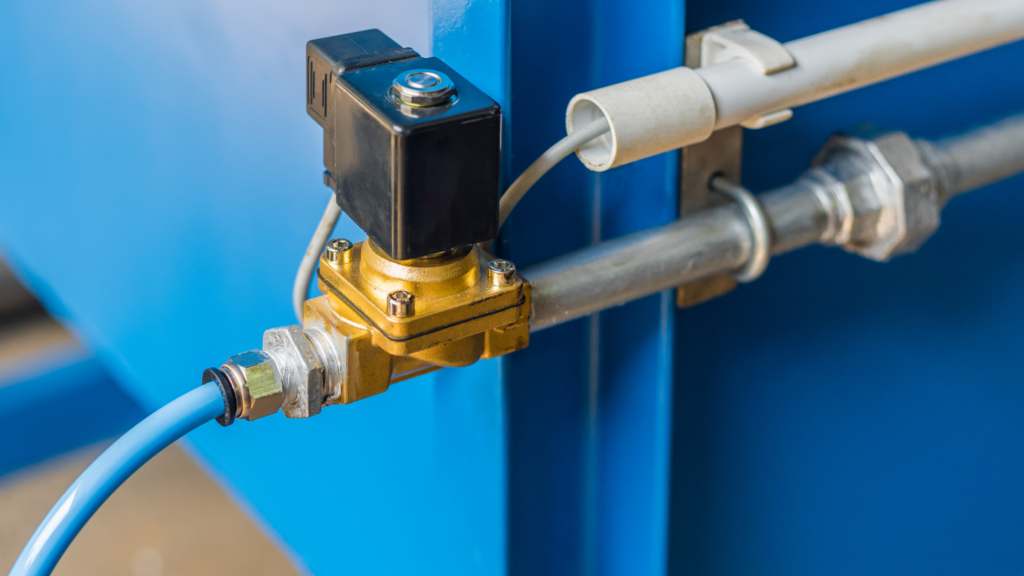

Válvula solenoide foi originalmente aplicada ao processo pneumático com configuração básica 2/2 NA (Normal Abertas) e NF (Normal Fechadas) e, atualmente, é conhecida no mercado como válvula “On Off”.

Hoje, cada válvula com um solenoide e bobina, que faz parte da válvula, é chamada de válvula solenoide.

Uma válvula solenoide nada mais é do que uma válvula reguladora eletromecânica. É chamada de solenoide, porque seu principal componente é uma bobina elétrica com um núcleo ferromagnético móvel no centro chamado de êmbolo.

Na posição de repouso, o pistão fecha um pequeno orifício por onde pode circular um líquido. Quando uma corrente elétrica flui através da bobina essa corrente cria um campo magnético que, por sua vez, exerce uma força no pistão.

O tipo mais comum de válvula solenoide

Existem vários tipos de válvulas solenoides. Essa diferença pode estar relacionada ao número de entradas/caminhos. Neste caso, pode ser de 2 a 5 pistas.

As válvulas solenoides para abertura do fluxo de líquido e gás circulantes podem ser classificadas como: normalmente abertas e normalmente fechadas. Quanto à abertura, elas podem ser misturadas com duas a cinco versões diferentes.

Função do circuito da válvula solenoide

Como mencionado acima, as válvulas solenoides são colocadas para desligar, mensurar, difundir ou mesclar o fluxo de gás ou líquido. E a finalidade da válvula solenoide é especificada de acordo com a sua função no circuito.

Por exemplo, uma válvula de 2/2 vias tem duas entradas (1 entrada e 1 saída) e duas posições (ligado ou desligado). Além disso, a válvula 2/2 pode ser “normalmente fechada” (fechada quando desenergizada) ou “normalmente aberta” (aberta quando desenergizada).

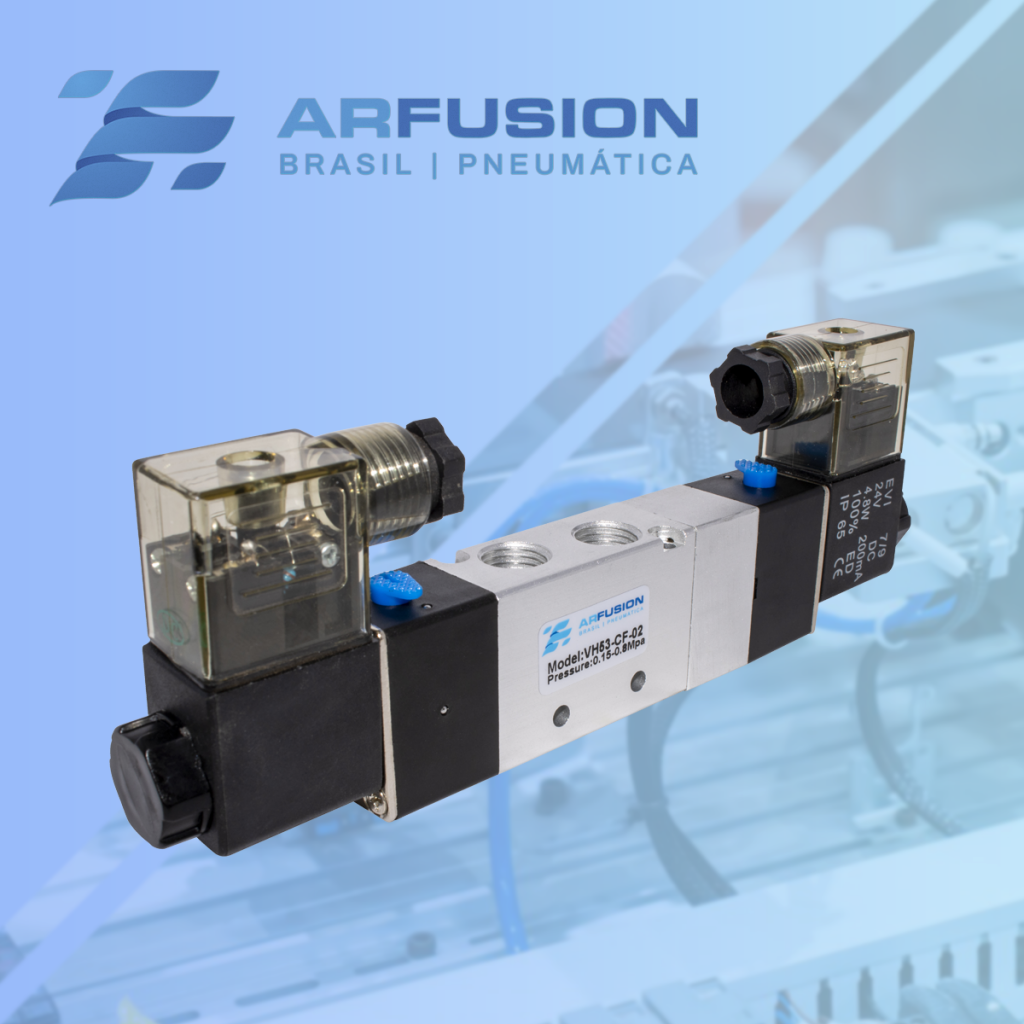

Outro tipo de válvula é a de 3/2 vias que possui três portas e duas posições. E, por existirem três portas, tem a capacidade de alternar entre dois circuitos. As válvulas de 3/2 vias também podem ter uma função diferente das já conhecidas (normalmente fechadas e normalmente abertas) e ter uma função do tipo desviador ou universal.

Por que usar uma válvula solenoide?

Normalmente, os processos automatizados são os mais aplicados, por exemplo, um tanque de amônia que deve permanecer em um determinado nível de líquido. Assim, é instalada uma válvula solenoide na entrada que se abrirá quando o sensor de nível de amônia indicar uma mudança repentina, seja para cima ou para baixo.

Outro bom exemplo é o uso de válvulas solenoides em trocadores de calor, equipamento que aquece água com vapor e é muito comum na indústria. Instale um sensor de temperatura na entrada de água quente, que está diretamente conectado ao controlador de processo ou PLC. Este último enviará o sinal eléctrico para ativar ou desativar a válvula solenoide de vapor, enviando mais ou menos vapor conforme a demanda.

1- Tipo de fluido que corre através da válvula solenoide

As válvulas solenoides estão disponíveis para quase todos os líquidos. As válvulas de ar comprimido são válvulas pneumáticas semelhantes às válvulas hidráulicas para sistemas de óleo pressurizado. Há também válvulas para água, vapor e muito mais.

2 – Tipo de atuação da válvula solenoide: direta ou indireta.

2. 1-Ação direta

Válvula de ação direta (ou apenas “ação direta”) possui um pistão que abre uma passagem direta de fluido. Quando a bobina é energizada, a válvula abre em linha reta .

2. 2-Comportamento indireto

A maioria das válvulas de controle piloto usa pressão de líquido para atuar. Basicamente, existe uma válvula chamada “piloto” que aciona a válvula principal usando a pressão do fluido.

2.3 –Atividade semidireta

As válvulas solenoides de ação semidireta combinam as características das válvulas solenoides diretas e indiretas. Esta combinação permite que este tipo de válvula opere a partir de uma pequena diferença de pressão (0 bar) enquanto manuseia uma alta vazão.

Parece um pouco com uma válvula indireta com um diafragma móvel, com uma pequena abertura e uma câmara de pressão em ambos os lados. A diferença é que o solenoide do pistão está conectado diretamente ao diafragma.

Consequentemente, quando você levanta o pistão, ele levanta diretamente o diafragma abrindo a válvula. Ao mesmo tempo, o pistão abre um segundo orifício que é ligeiramente maior em diâmetro do que o primeiro orifício no diafragma.

Isso reduz a pressão na câmara acima da membrana. Como resultado, a membrana é levantada não apenas pelo pistão, mas também pela queda de pressão.
